Elektriskās izplūdes spoles (EER) VK-M un VK-E

VK sērijas izplūdes gāzu spoles ir ideāls risinājums izplūdes gāzu nosūkšanai no transportlīdzekļiem dažādu operāciju laikā degvielas uzpildes stacijās, ugunsdzēsēju depo, transportlīdzekļu depo un remonta platformās.

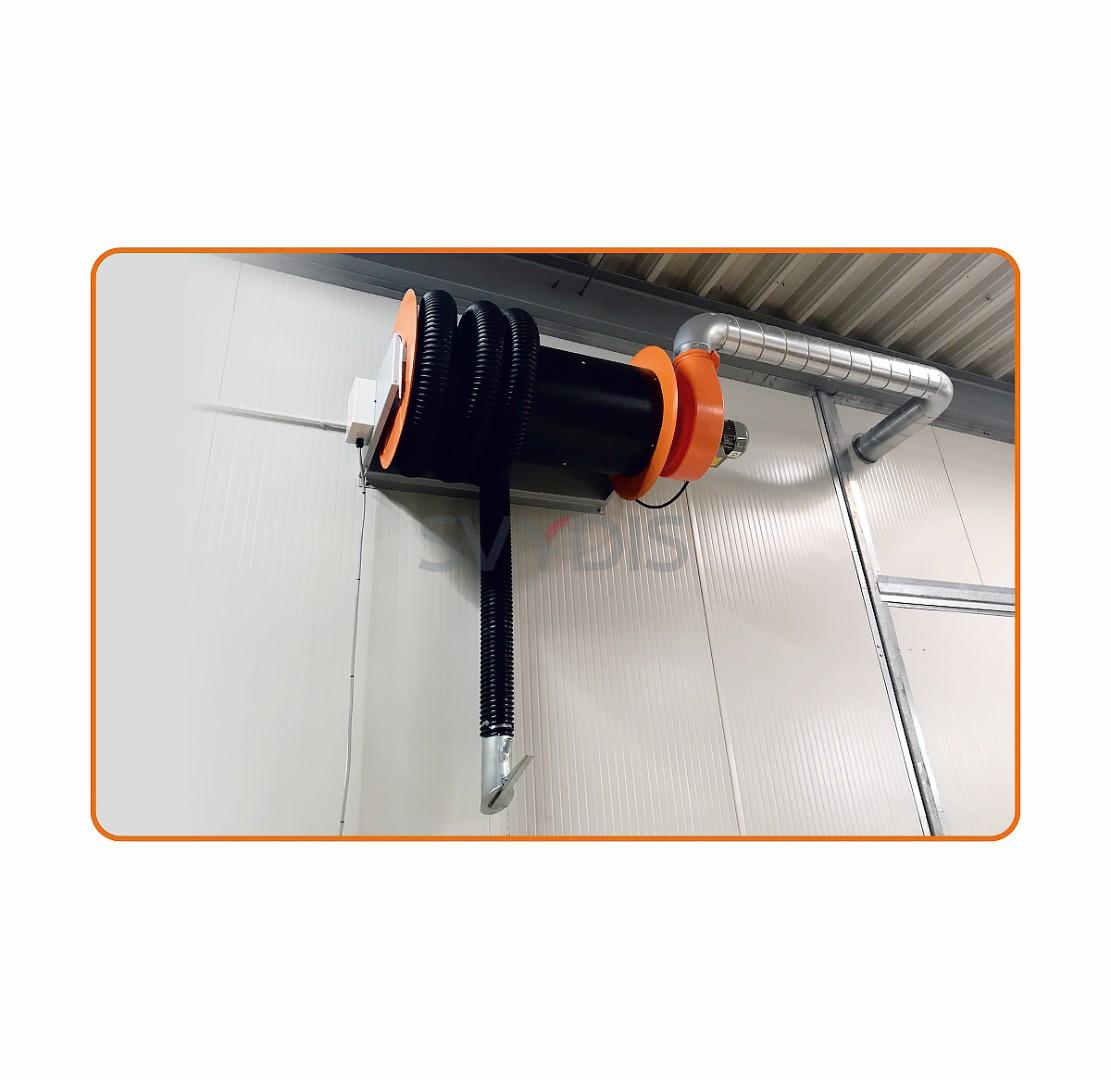

VK-M un VK-E spoļu stiprinājumi ir pieejami cilindriskā un ovālā formā, izgatavoti no metāla vai gumijas, un tos var viegli piestiprināt pie transportlīdzekļa izplūdes caurules. Atkarībā no procesa un ekspluatācijas apstākļiem izplūdes šļūteni var pielāgot ar dažādu karstumizturību un garumu. Izplūdes gāzu spoles ieteicams uzstādīt pie sienas vai atbalsta staba 3 līdz 5 metru augstumā virs grīdas.

VK-M spoles konstrukcija un darbības princips

Visi VK-M mehāniski vadāmo izplūdes spoļu modeļi sastāv no rāmja ar dobu, rotējošu cilindru, kas piestiprināts pie gultņiem. Uz cilindra ir uztīta elastīga izplūdes šļūtene izplūdes gāzu izvadīšanai. Starp spolēm ir nostiprināts fiksācijas gredzens, kas nostiprina elastīgo izplūdes šļūteni pie cilindra, kamēr šļūtene brīvi karājas uz leju.

Gāzes ieplūdes sprausla ir uzstādīta uz izplūdes šļūtenes un piestiprināta pie transportlīdzekļa izplūdes caurules. Rāmja vienā pusē ir uzstādīta savienojuma caurule spoles pievienošanai ventilācijas sistēmai vai atsevišķam ventilatoram. Rāmja otrā pusē atrodas mehānisks atgriešanas mehānisms.

Izplūdes spoles var aprīkot ar atsevišķu ventilatoru (piegādājams atsevišķi) vai pievienot izplūdes sistēmas gaisa vadam.

VK-E spoles konstrukcija un darbības princips

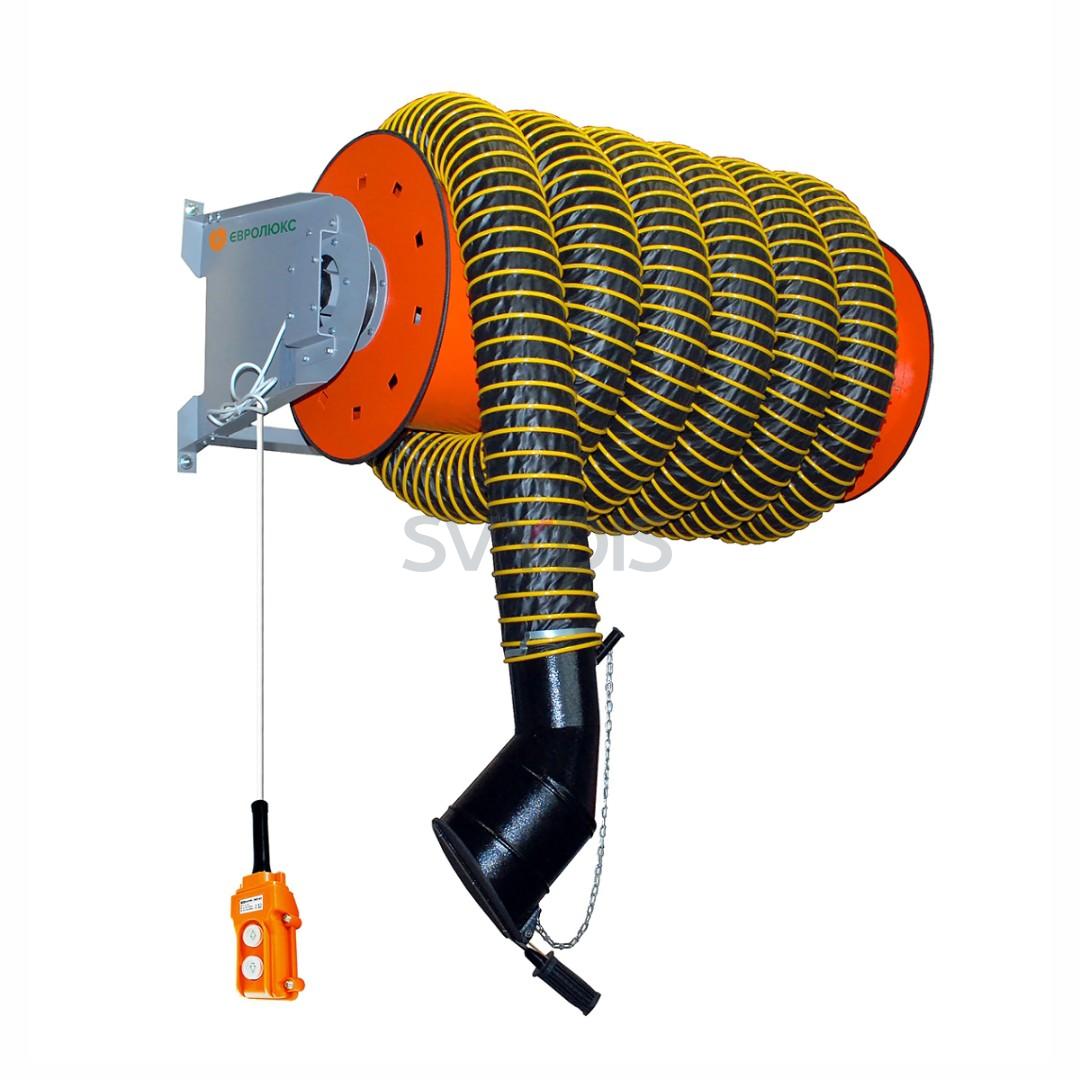

Kad izplūdes šļūtene ir pievienota transportlīdzekļa izplūdes caurulei, tā, izmantojot elektromotoru un tālvadības pulti, attinās no spoles trumuļa vajadzīgajā garumā. Pēc tam šļūtene tiek uztīta uz spoles trumuļa, izmantojot elektrisko atgriešanas mehānismu. Ierobežotājs notur trumuļu vajadzīgajā pozīcijā, lai kontrolēti uztītu un attītu izplūdes šļūteni.

Kad darba process ir pabeigts, izplūdes šļūtene tiek uztīta uz spoles trumuļa, neļaujot šļūtenei traucēt garāmgājējiem vai darba procesam.

Elektriskās izplūdes spoles izmanto 100, 125 un 150 mm šļūtenes. Garums var atšķirties atkarībā no klienta prasībām, līdz 15 m 100 mm šļūtenēm un līdz 10 m 125–150 mm šļūtenēm.

Izplūdes spoles var aprīkot ar atsevišķu ventilatoru (piegādāts atsevišķi) vai pieslēgt izplūdes sistēmas gaisa vadiem.

Uzmanību! Uzstādot atsevišķu ventilatoru “VK-M” un “VK-E” spolēm, ventilatoram tiek piegādāta 220/380 V strāva, izmantojot kabeli ar spraudņa savienotāju, izmantojot magnētisko starteri no tālvadības pults.
