Filter-Master XXL kārtridža filtrs un ventilācijas iekārta

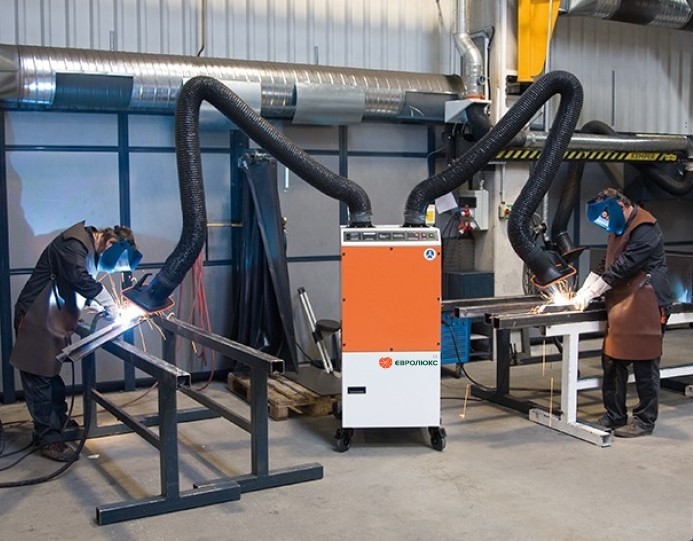

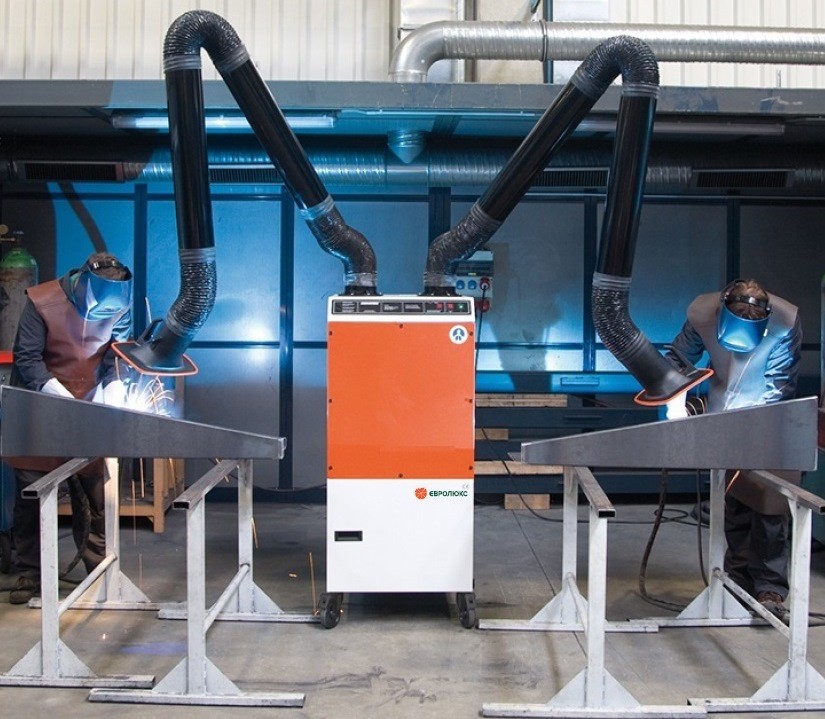

Mobilais filtra un ventilācijas bloks Filter-Master XXL ar automātisko filtra elementa (kasetes) tīrīšanu ir paredzēts metināšanas dūmu un izgarojumu, sausās slīpēšanas un metāla asināšanas produktu, kā arī citu sausu, nesprādzienbīstamu, nelīpošu rūpniecisko putekļu noņemšanai un filtrēšanai. Iekārta tiek piegādāta pilnībā salikta, ieskaitot balstus (vai šasiju) un 5 m elektrisko kabeli ar 16A Eiropas spraudni.

Tīrīšanas un filtrēšanas princips: Filtra elementa reģenerācijas (pašattīrīšanās) metode ir balstīta uz unikālu patentētu tehnoloģiju. Katrs filtra elements satur rotējošu perforētu sprauslu, kas ir uzstādīta uz rāmja tā, lai sprauslas garums būtu vienāds ar filtra elementa augstumu.

Kad spiediena starpība starp netīro un tīro zonu (pirms un pēc filtra elementa) sasniedz iepriekš iestatītu vērtību, rūpnieciskais kontrolieris iedarbina pašattīrīšanās sistēmas algoritmu. Vadības sistēma sāk cikliski piegādāt saspiesta gaisa impulsus (5-6 atm) no iebūvētā uztvērēja caur elektromagnētisko vārstu filtra elementa iekšpusē. Sprausla sāk rotēt, vienmērīgi sadalot saspiesto gaisu pa filtra elementa iekšējo virsmu. Tas iesmidzina putekļus putekļu savācējā, kas periodiski jāiztukšo (kad tas piepildās). Tīrīšana notiek saskaņā ar rūpnīcā iestatītiem iestatījumiem, kurus var pielāgot konkrētām klienta prasībām.

Filter-Master XXL galvenās tehniskās īpašības:

• Maksimālā ventilatora jauda, ​​m³/stundā: 3000
• Nosūcēja sviras darba gaisa plūsmas ātrums atkarībā no slodzes, m³/stundā: 2200 (2×1100)
• Maksimālais ventilatora vakuums, Pa: 3000
• Nosūcēja sviras diametrs, Ø, mm: 150
• Nosūcēja iekārta ar piltuvi, gab.: 2
• Nosūcēja sviras pārklājuma rādiuss, m: 3-4
• Spriegums: 3 fāzes x 380V / 50 Hz.
• Motora aizsardzības klase: IP 54
• Filtra elementa tīrīšanas metode: mehāniska, pneimatiskā, rotācijas sprauslas
• Saspiestā gaisa tvertnes tilpums, l: 25
• Saspiestā gaisa padeve, atm: 5–6
• Saspiestā gaisa plūsma, l/min: ~ 30 l/min
• Filtrācijas efektivitāte ne mazāk kā: daļiņām Ø > 0,4 ​​µm: 99,98%; Daļiņām ar Ø 0,1 µm: 92%
• Aktīvā filtra virsma, m²: 10 (2 x 5 m²)
• Filtra materiāls: KemTex ePTFE membrāna
• Filtra kārtridžu skaits: 2
• Filtra elementu izvietojums: Horizontāls, diagonāls, neatkarīgs
• Attīrīšanas klase: F9
• Filtra klasifikācija: L, M
• Trokšņa līmenis, maks., dB (A): 70
• Attīrītā gaisa temperatūra, °C: maks. +70
• Darba vides temperatūra, °C: -10…+40
• Putekļu ietilpība, l: 5-6
• Ierīces izmēri (P x Dz x A): 655 x 930 x 1475 mm
• Svars, kg: 200

KemTex® ePTFE filtra materiāla apraksts un raksturīgās iezīmes:

KemTex® membrānas filtri piedāvā augstākās tehnoloģijas visiem pielietojumiem, garantējot izcilu filtrācijas veiktspēju. Tie ir efektīvi pat tur, kur tradicionālie M klases filtri sasniedz savas robežas. Tas samazina gaisā izdalīto daļiņu daudzumu par 90% salīdzinājumā ar parastajiem filtriem. Uzticieties KEMPER zināšanām un saglabājiet savu gaisu tīru ar KemTex® membrānas filtra kārtridžiem!

Filtra kārtridžu materiāls ir pelnījis īpašu uzmanību. Konkrēti, augšējais filtra slānis, kurā tiek aizturēti piesārņotāji. Aizturētie putekļi un aerosola daļiņas neiekļūst filtra kārtridžā. Lai panāktu virsmas filtrāciju, uz kārtridža virsmas tiek uzklāts KemTex ePTFE membrānas slānis. Šis risinājums ir augsto tehnoloģiju, un šādu kārtridžu ražošana ir dārgāka un darbietilpīgāka (salīdzinājumā ar tradicionālajiem ar teflonu pārklātajiem poliestera filtriem un jo īpaši papīra filtriem), kas savukārt ietekmē kārtridžu galīgās izmaksas. Šī filtra materiāla galvenās īpašības ir efektivitāte un uzticamība.

Informācija par ePTFE materiālu: Politetrafluoretilēns (teflons, fluoroplasts-4) (-C2F4-)n ir tetrafluoretilēna (PTFE) polimērs, plastmasa ar unikālām fizikālām un ķīmiskām īpašībām, ko izmanto dažādās zinātnes, inženierzinātņu un ikdienas dzīves jomās.

Mikroporainajai ePTFE membrānai ir vairāk nekā 1,5 miljardi poru uz 1 cm2, tā laiž cauri gāzi, bet nelaiž cauri cietās daļiņas, un filtra pretestība saglabājas zema. Tīrot filtra kārtridžu, daļiņas atlec no materiāla slidenās teflona virsmas, atjaunojot elementa filtrācijas īpašības un saglabājot tās līdz tā kalpošanas laika beigām. Filtra materiāls neaizsērē. Vakuums iekārtās nesamazinās. Enerģijas ietaupījums uz izplūdes ventilatora ir līdz pat 40%.

Virsmas filtrācijas priekšrocības kļūst acīmredzamākas, jo sarežģītāks ir process un dārgāks ir filtrācijas produkts.

Pieredze rāda, ka filtra kārtridžu lietošana ar KemTex ePTFE membrānu ievērojami uzlabo filtrācijas kvalitāti un pagarina filtra kārtridžu kalpošanas laiku.
