Vietējā nosūces ventilācija un gaisa filtrācijas sistēma metināšanas ražošanai ar izplūdes šļūtenēm

FCS izplūdes un filtrācijas sistēma ar automātisko filtra kārtridža tīrīšanu ir paredzēta, lai noņemtu piesārņotājus, dažāda veida dūmus un putekļus, kas rodas metināšanas, sausās metālapstrādes, kā arī gāzes, plazmas un lāzergriešanas laikā, radot lielu daudzumu smalku putekļu ar daļiņu izmēru no 0,1 µm līdz 1,0 µm.

FCS izplūdes un filtrācijas sistēmas tiek izmantotas telpās kā pēdējā vienība recirkulācijas sistēmā, atgriežot filtrētu un attīrītu gaisu atpakaļ ražošanas zonā.

Vietējās izplūdes ventilācijas un gaisa filtrācijas darbības princips:

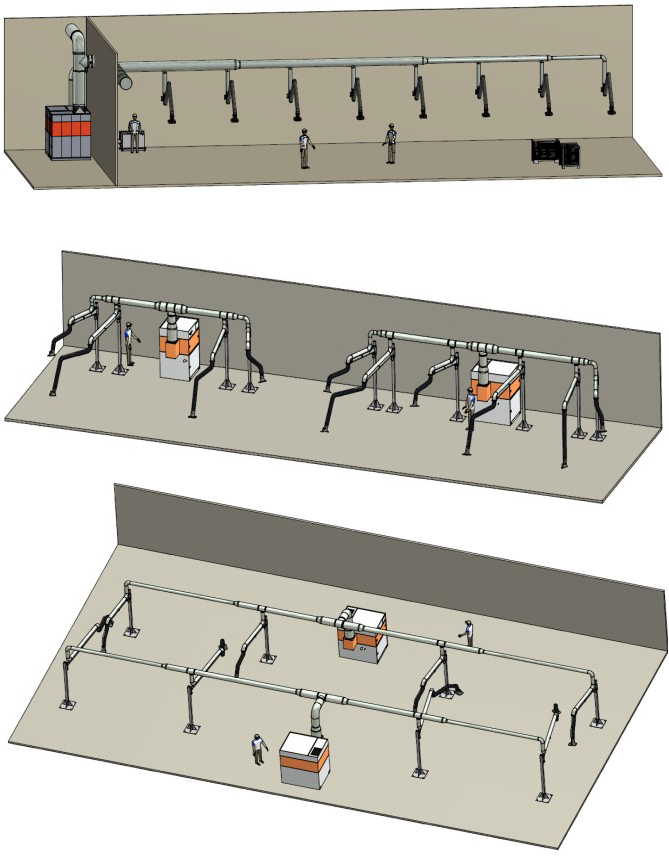

Piesārņotais gaiss tiek noņemts no kaitīgo emisiju avota, izmantojot izplūdes ierīces, vai no termiskās griešanas galda, izmantojot galdā iebūvētus izplūdes kanālus. Pēc tam piesārņotais gaiss nonāk filtra kamerā caur gaisa vadu un ieplūdes cauruli. Kamerā ir vairāki poliestera filtra elementi ar KemTex ePTFE teflona membrānu un tīrīšanas sistēma, izmantojot elektromagnētisko vārstu. Pēc tam filtra elementa iekšpusē tiek iespiesta pulsējoša saspiesta gaisa plūsma, tādējādi to attīrot.

FCS-13000-12 filtra ventilācijas sistēmas galvenās tehniskās īpašības:

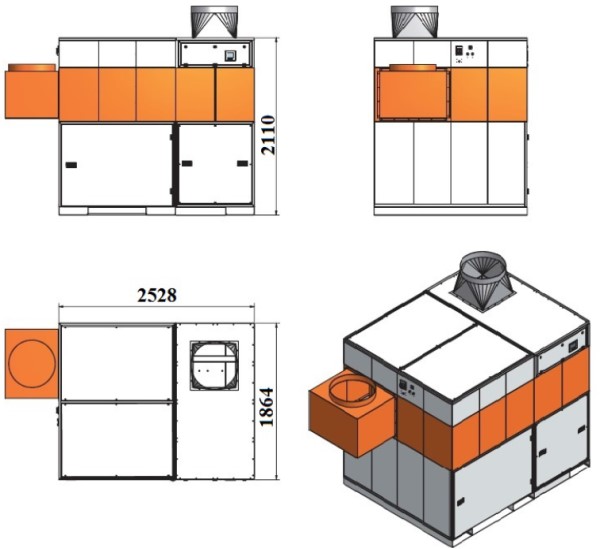

• Kopējie izmēri (platums x dziļums x augstums): 2528 x 1864 x 2118 mm.
• Kasešu izvietojums: vertikāls
• Filtra klase: saskaņā ar DIN EN 60335-2-69
• Filtrācijas efektivitāte EUROVENT 4/5 sistēmā: EU9, F9
• Svars (FVU ar ventilatoru): 1250 kg.
• Kratīšanas sistēma, spiediens: izmantojot rotējošas sprauslas, 5-6 atm.
• Darba (efektīvā) jauda pie slodzes: 10 000 m³/stundā
• Spiediena zudumi: 600-700 Pa.
• Filtra kārtridžu skaits: 12
• Kopējā filtra virsmas platība: 120 m²
• Filtra kārtridža izmērs: 350 x 600 mm.
• Kārtridža materiāls: KemTex ePTFE teflona membrāna
• Filtrācijas efektivitāte: 99,98% daļiņām Ø > 0,4 ​​µm; 92% daļiņām ar Ø 0,1 µm
• Tīrīšanas metode: Pneimatiska, saspiesta gaisa impulsi (izmantojot rotējošas sprauslas)
• Putekļu ietilpība: 192 litri
• Mitruma un eļļas separators: 1 gab.
• Barošanas spriegums: 380/3 fāzes V
• Frekvence: 50 Hz

Dizains:

Metāla korpusam ir 1,5 mm sienas biezums un augstas kvalitātes pulverkrāsojums ar pārklājuma biezumu vismaz 100 mikroni. FCS filtra un ventilācijas sistēmas korpusā atrodas priekštīrīšanas kamera ar aizsargsietiem, kas uzstādīti katra filtra elementa priekšā (aizsardzība pret tiešām dzirkstelēm un katlakmens iedarbību uz filtra elementiem), un filtrācijas nodalījums ar vertikāli izvietotiem elementiem, kuru filtrācijas laukums ir 10 m² katram. Radiālais ventilators ar ķīļsiksnas piedziņu uz vibrācijas izolatoriem un skaņas izolēts nodalījums. Pneimatiskā saspiestā gaisa padeves sistēma filtra elementu reģenerācijai un putekļu savācēja kompresijas vadībai ar sadales un vadības elementiem (spiediena mērītāji, mitruma un eļļas separators), elektronisks vadības panelis ar LCD displeju, kas balstīts uz rūpniecisko kontrolieri SEGNETICS SMH 2Gi krievu valodā.

Attīrīšanas un filtrēšanas princips:

Putekļu uzkrāšanos uz filtra elementiem uzrauga diferenciālā spiediena sensors. Kad diferenciālais spiediens starp netīro un tīro zonu (pirms un pēc filtra elementa) sasniedz iepriekš iestatītu vērtību, tiek aktivizēts pašattīrīšanās sistēmas algoritms. Vadības sistēma sāk cikliski piegādāt saspiesta gaisa impulsus (5–6 atm) no iebūvētā uztvērēja caur elektromagnētisko vārstu filtra elementa iekšpusē. Tas sakrata putekļus 192 litru putekļu savācējā.

KemTex® ePTFE filtra materiāla apraksts un raksturīgās iezīmes:

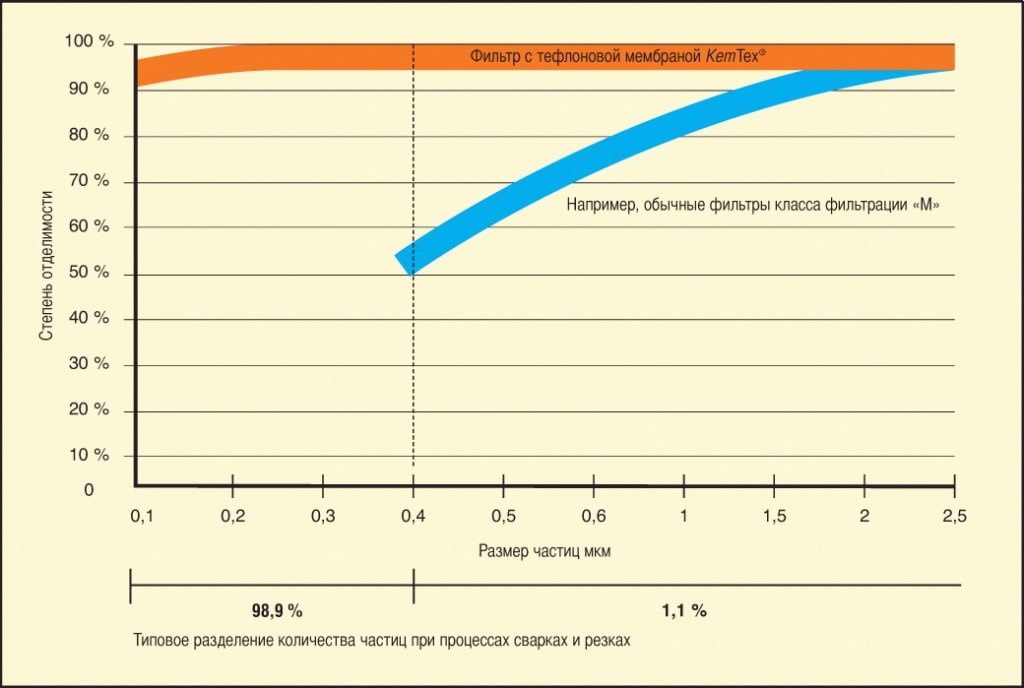

KemTex® membrānas filtri piedāvā augstākās tehnoloģijas visiem pielietojumiem, garantējot izcilu filtrācijas veiktspēju. Tie ir efektīvi pat tur, kur tradicionālie M klases filtri sasniedz savas robežas. Tas samazina gaisā izdalīto daļiņu daudzumu par 90% salīdzinājumā ar parastajiem filtriem. Uzticieties KEMPER zināšanām un saglabājiet savu gaisu tīru ar KemTex® membrānas filtra kārtridžiem!

Filtra kārtridžu materiāls ir pelnījis īpašu uzmanību. Konkrēti, augšējais filtra slānis, kurā tiek aizturēti piesārņotāji. Aizturētie putekļi un aerosola daļiņas neiekļūst filtra kārtridžā. Lai panāktu virsmas filtrāciju, uz kārtridža virsmas tiek uzklāts KemTex ePTFE membrānas slānis. Šis risinājums ir augsto tehnoloģiju, un šādu kārtridžu ražošana ir dārgāka un darbietilpīgāka (salīdzinājumā ar tradicionālajiem ar teflonu pārklātajiem poliestera filtriem un jo īpaši papīra filtriem), kas savukārt ietekmē kārtridžu galīgās izmaksas. Šī filtra materiāla galvenās īpašības ir efektivitāte un uzticamība.

Informācija par ePTFE materiālu: Politetrafluoretilēns (teflons, fluoroplasts-4) (-C2F4-)n ir tetrafluoretilēna (PTFE) polimērs, plastmasa ar unikālām fizikālām un ķīmiskām īpašībām, ko izmanto dažādās zinātnes, inženierzinātņu un ikdienas dzīves jomās.

Mikroporainajai ePTFE membrānai ir vairāk nekā 1,5 miljardi poru uz 1 cm2, tā laiž cauri gāzi, bet nelaiž cauri cietās daļiņas, un filtra pretestība saglabājas zema. Tīrot filtra kārtridžu, daļiņas atlec no materiāla slidenās teflona virsmas, atjaunojot elementa filtrācijas īpašības un saglabājot tās līdz tā kalpošanas laika beigām. Filtra materiāls neaizsērē. Vakuums iekārtās nesamazinās. Enerģijas ietaupījums uz izplūdes ventilatora ir līdz pat 40%.

Virsmas filtrācijas priekšrocības kļūst acīmredzamākas, jo sarežģītāks ir process un dārgāks ir filtrācijas produkts.

Pieredze rāda, ka filtra kārtridžu lietošana ar KemTex ePTFE membrānu ievērojami uzlabo filtrācijas kvalitāti un pagarina filtra kārtridžu kalpošanas laiku.
